Камин из кирпича своими руками

Услуги мастера-специалиста по каминной кладке стоят недешево. Представьте, сколько средств удастся сэкономить, если сложить камин из кирпича своими руками. Но задача непростая — нужно усвоить азы печного дела, выбрать подходящую конструкцию домашнего очага, правильно построить и растопить. В этой статье мы постараемся дать максимум информации по всем перечисленным вопросам.

Содержание

1. Устройство классического кирпичного камина
2. Размеры и расположение очага в комнате
3. Технология строительства
• Выбираем кирпич и раствор
• Готовим инструментарий печника
• Закладываем надежный фундамент
• Инструкция по каминной кладке
• Сушка и первая растопка

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20-30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2-3 часа, когда кирпичная кладка остынет.

Важный момент. Построить даже маленькую дровяную печку в квартире многоэтажного дома нереально — некуда вывести дымоход, а перекрытие не рассчитано на подобный вес. Справка: масса мини-камина, чей проект представлен ниже, составляет более 700 кг, размер — 0,5 х 1 м (площадь нагрузки — 0,5 м²).

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта.

Устройство классического английского очага показано на схеме и включает следующие элементы:

• подземная часть — фундамент;
• основание из 2-3 рядов кирпича;
• подовая часть с выступающей вперед предтопочной площадкой;
• портал — кирпичное обрамление открытого топливника;
• дымосборник — сужающийся кверху канал в виде зонта над камерой сгорания;
• каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
• дымоотводная труба, выходящая на крышу;
• сила тяги регулируется задвижкой.

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой. Оформлять стенки сооружения необязательно — правильная кирпичная кладка выглядит вполне аккуратно.

Размеры и расположение очага в комнате

Подбирая конструкцию и чертежи камина, обратите внимание на размеры портала, топливной камеры и дымохода. Указанные габариты подбираются по площади отапливаемой комнаты и связаны между собой такими соотношениями:

• Площадь поперечного сечения дымоходной трубы — 1/9 от квадратуры портала;
• Глубина топливника делается в 1.5-2 раза меньше высоты портального проема;
• Площадь открытого проема составляет 1/50 от квадратуры помещения.

Если в маленькой комнате сделать камин большого размера, дымоходной тяге не хватит притока воздуха. Очаг станет дымить в помещение либо «высасывать» воздух из соседних комнат, причем вместе с теплом. Строить небольшое сооружение в просторном помещении допускается, но обогрев получится минимальный — камин послужит украшением гостиной и сыграет роль барбекю.

По форме камины делятся на 2 типа — пристенные и угловые. Здесь мы приводим описание первой разновидности — она относительно простая.

Технология строительства

Процедуру подготовки и кладки камина своими руками предлагается разбить на этапы:

1. выбор и закупка стройматериалов.
2. подготовка комплекта инструментов.
3. устройство фундамента.
4. кирпичная кладка тела печи и дымохода.
5. сушка и первичная растопка.

Рассмотрим подробно каждый пункт перечня, затем представим конкретные проекты и порядовки, доступные для исполнения начинающим печникам.

Выбираем кирпич и раствор

Печной кирпич выбирайте с учетом следующих требований:

• Для основной кладки берите полнотелый керамический (красный) кирпич стандартного размера 250 х 120 х 65 мм, пустотелые марки не годятся;
• Стенки топливника выкладываются из шамотных (огнеупорных) камней марок Ш, ША или ШБ;
• Вместо огнеупорного допускается использовать глиняный полнотелый кирпич, тщательно отобранный по качеству, — без трещин, сколов и прочих дефектов;
• Тело камина разрешается класть из бывшего в употреблении керамического кирпича при условии, что камни сохранили прочность, не пропитались сыростью и не потрескались;
• Если позволяет бюджет, покупайте фигурный кирпич с округленными гранями.

Простейший способ изготовить качественный кладочный раствор — купить в магазине готовую глиняно-песчаную смесь, предназначенную для печей и каминов. Аналогичный продукт имеется в продаже для огнеупорной кладки — шамотная глина и мертель.

Чисто глиняный раствор для закладки основания и устройства дымохода не годится — нужно добавлять известь либо цемент. Поэтому для строительства камина приготовьте дополнительные стройматериалы.

Разумеется, на постройку камина потребуется печная фурнитура — дверцы, задвижки и так далее. Для формирования свода портала также потребуются металлические уголки либо арматура. Чтобы не штукатурить и украсить готовый очаг, приобретите специальную огнестойкую эмаль.

Готовим инструментарий печника

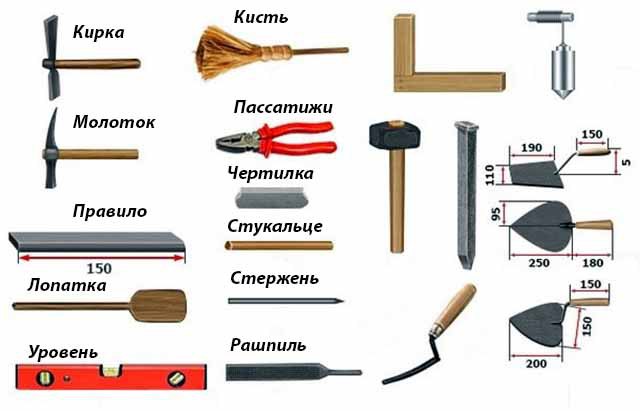

Полный набор инструментов, применяемый печными мастерами, достаточно обширен. Но поскольку обычный домовладелец не располагает всеми изображенными приспособлениями, дадим список инструментария, без которого не обойтись при возведении камина:

• Кирка;
• Молоток (желательно – резиновый);
• Уровень строительный, рулетка;
• Угольник, шнур и отвес;
• Кисть широкая;
• Мастерок;
• Пассатижи;
• Линейка и чертилка — заостренный металлический стержень.

Новичок, не обученный приемам тески и колки кирпичей, наделает много брака и перепортит массу материала, пока приловчится к работе. Отсюда совет: режьте камни болгаркой, оснащенной кругом по бетону. Чтобы меньше пылить, выходите на улицу, либо в другое помещение.

Помимо перечисленных приспособлений, понадобится ведро и плотная ткань для обтирки кирпичных стенок. Также пригодится небольшая лопатка или металлический совок с веником.

Закладываем надежный фундамент

Кратко обозначим этапы работ:

• Рытье и выемка почвы из котлована, чьи размеры на 10 см шире габаритов будущего очага. Глубина зависит от расположения стабильных слоев грунта, но не меньше 0,5 м.
• Засыпка ямы бутовым камнем, укрепление жидкой глиной либо известковым раствором.
• Укладка двух гидроизоляционных слоев рубероида.
• Установка опалубки, заливка железобетонной плиты толщиной 15-20 см.
• Спустя 4 недели (полное застывание бетона) — прокладка вымоченного жидкой глиной войлока и возведение 2 сплошных рядов керамического кирпича.

Вместо железобетонной плиты можно использовать кирпичную кладку на цементном растворе, заканчивающуюся на уровне чистого пола. В данном случае бутовый фундамент можно нагружать значительно раньше — через 7-10 дней.

Закладываемое основание камина — полностью самостоятельное сооружение, не связанное с фундаментом частного дома. Минимальное расстояние между ними — 50 мм, но лучше выдержать 10 см. Доступные боковые поверхности фундамента обработайте битумом для гидроизоляции.

Полиэтиленовая пленка застилается поверх забутовки и опалубки, чтобы жидкий бетон не терял цементное молочко. Промоченный глиной войлок укладывается на готовую плиту. Два первых ряда камней считаются нулевыми и не отражаются в порядовках камина, их задача — защитить войлочную прокладку от высокой температуры.

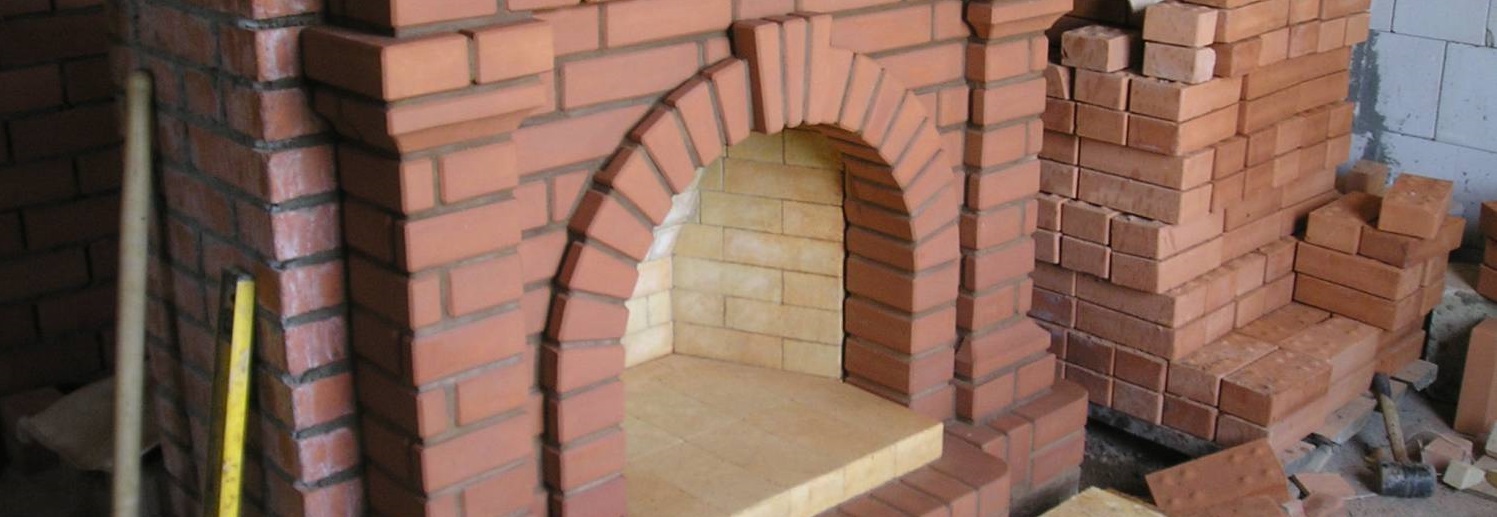

Инструкция по каминной кладке

Перед тем как выложить камин, отберите самый лучший кирпич на топливник, камни б/у очистите от сажи, грязи и налипшего старого раствора. По готовности приступайте к важному этапу — закладке первого ряда. Пошагово технология выглядит так:

• Отступая 5 см от края фундамента, соберите первый ярус кирпичей насухо. Сначала установите наружные красивые камни, потом заполните середину.
• Пользуясь угольником и деревянной планкой, выровняйте кирпичи по линии с соблюдением углов 90°.
• Замерьте длину диагоналей рулеткой. Максимально допустимое расхождение — 5 мм.
• Уложите все камни на раствор, контролируя горизонталь уровнем. Следующие ряды выкладываются таким же способом — формирование модели на сухую, подгонка и подрезка камней, постановка на раствор. Вертикальность и горизонтальность кладки контролируется постоянно с помощью отвеса и строительного уровня.

Существует простой прием, позволяющий обеспечить вертикальность каминной кладки. После формирования первых двух рядов спроецируйте с помощью отвеса угловые точки на потолке и забейте туда гвозди либо дюбели. Привяжите к ним шнуры с грузами, которые послужат маркерами габаритов камина. Вместо шпагатов можно использовать установленные вертикально железные уголки, тогда выравнивать кладку станет гораздо проще.

При возведении стенок камина обязательно соблюдайте следующие правила:

1. Красный кирпич перед укладкой погружайте в ведро с водой на 2-3 минуты — из пор выйдут пузырьки воздуха. Огнеупорные камни замачивать не нужно, только ополоснуть от пыли.
2. Максимальная толщина шва — 5 мм. Прижимайте кирпич к соседним камням, одновременно выравнивая и удаляя мастерком лишний раствор по бокам.
3. Стенки газовых каналов должны быть гладкими. Поворачивайте кирпичи ровной гранью внутрь газохода, а каждые 3-4 ряда протирайте кладку изнутри мокрой тряпкой.
4. Перед кладкой дымосборника с каминным зубом и наклонными стенками, где нужно делать много подрезок, выложите модель элемента насухо. Это позволит четко подогнать подпиленные кирпичи.
5. Шамотную и керамическую кладку, имеющую разные коэффициенты теплового расширения, между собой не связывайте. Предусматривайте зазор 3-5 мм, куда вставляются листы базальтового картона.
6. Каминные дверки перед установкой обматывайте асбестовым шнуром в местах контакта со стеной. Элементы фиксируйте вязальной проволокой, выверив по вертикали и горизонтали.
7. Задвижку ставьте на глиняный раствор — нужно открыть заслонку и нанести его на рамку.

Перекрытие делается из стальных уголков, опираемых на стенки портала. Верхний ряд камней укладывается на металлопрокат без раствора, заполняются только боковые швы. Полукруглые арочные своды формируются с помощью специальных шаблонов из дерева — кружал.

При устройстве дымоходной трубы измените рецептуру приготовления раствора — вместо глины добавьте цемент. Соотношение вяжущего с песком — 1:4, густота — средняя. В деревянном перекрытии дома исполняется разделка, обеспечивающая противопожарный отступ 38 см от дымового канала до горючих конструкций.

Над поверхностью крыши делается утолщение трубы — выдра, закрывающая стык кровельного покрытия с кирпичной кладкой. В конце формируется оголовок закрытого типа, предохраняющий от попадания осадков внутрь камина.

Сушка и первая растопка

Песчано-глиняный раствор не отвердевает, а сохнет. Процесс сушки занимает 10-14 дней, в течение которых производится наблюдение. Небольшие трещины, возникающие в кладке камина, заделываются тем же глиняным раствором. По окончании указанного срока сделайте пробную растопку:

• Открыв задвижку, разожгите на поде небольшую охапку хвороста и щепок.
• Постепенно добавляйте мелких дров, поддерживая малый огонь. Это позволит раствору высохнуть окончательно.
• Если через 3-4 часа в теле камина не образовались трещины, можно увеличить порцию дров. Не торопитесь и сначала убедитесь, что стенки очага прогрелись.

Совет: из-за воздушной пробки в дымоходе изначально может отсутствовать тяга. Трубу нужно прогреть с помощью факела либо маленького костерка, разожженного на вьюшке.
